Destacadores PCDR-10-12-16-20-24
| Destacador com Nitrogênio Modelo | Força (daN) | Ø. Corpo | Ø. Haste | Cursos Disponíveis (mm) | Ações |
|---|---|---|---|---|---|
| PCDR-10-12-16-20-24 | 1,00 a 7,50 | M10 a M24 | 4 a 12 | 3 / 4 / 5 / 6 / 8 |

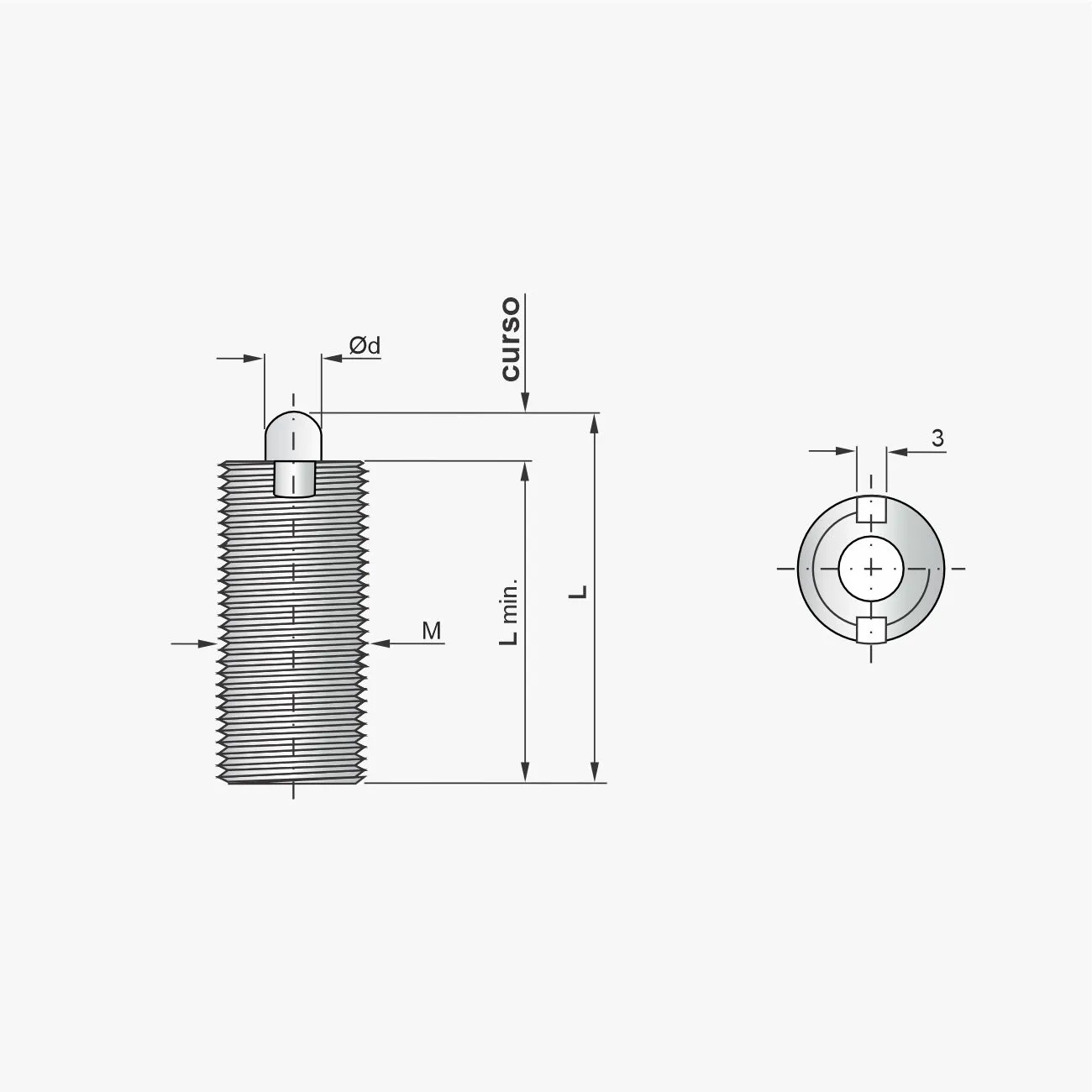

Destacador PCDR-10-12-16-20-24
| Código | Curso (mm) | Força N final | L (altura) mm | L min. (altura) mm | M (mm) | Ø (mm) | Força daN inicial | Força daN final | Download |
|---|---|---|---|---|---|---|---|---|---|
| PCDR-10-003-039 | 3 | 39 | 25 | 22 | M10x1,5 | 4 | 1 | 3.9 | |
| PCDR-10-003-075 | 3 | 75 | 25 | 22 | M10x1,5 | 4 | 2 | 7.5 | |
| PCDR-12-004-053 | 4 | 53 | 32 | 28 | M12x1,75 | 6 | 1.2 | 5.3 | |
| PCDR-12-004-120 | 4 | 120 | 32 | 28 | M12x1,75 | 6 | 4.5 | 12 | |
| PCDR-16-005-100 | 5 | 100 | 37 | 32 | M16x2 | 7.5 | 4.5 | 10 | |
| PCDR-16-005-160 | 5 | 160 | 37 | 32 | M16x2 | 7.5 | 6.4 | 16 | |
| PCDR-20-006-125 | 6 | 125 | 46 | 40 | M20x2,5 | 10 | 5.2 | 12.5 | |
| PCDR-20-006-195 | 6 | 195 | 46 | 40 | M20x2,5 | 10 | 7.5 | 19.5 | |
| PCDR-24-008-170 | 8 | 170 | 60 | 52 | M24x3 | 12 | 7 | 17 | |
| PCDR-24-008-245 | 8 | 245 | 60 | 52 | M24x3 | 12 | 7.5 | 24.5 |
